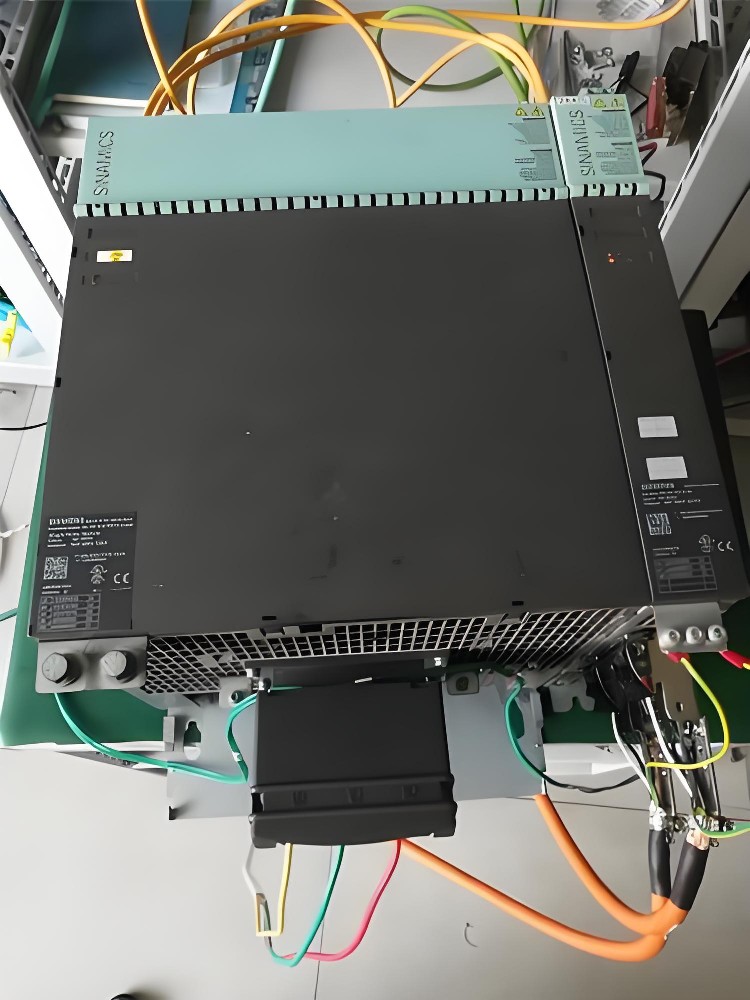

西门子整流电源电路板电路接口损坏中电路的影响：
西门子整流电源电路板电路接口损坏维修：
西门子电路板接口电路行通信的每一个接口信号都是负逻辑关系,即逻辑二“1”用15V表示,逻辑“0”用+5~+15V表示,
而内部TTL电路却是5V正逻辑,所以**使用转换电路才可将两者兼容。
工控电路中常见的RS232通信转换电路,此类芯片通过西门子电路板内部的振荡电路和外界电容组成所谓的电荷泵( charge pump)
电路将芯片的电源倍增得到10V左右的电压,并将10V电压反转变换得到-10V电压,由此满足接口电路所需的电压条件。
西门子电路板电路的故障随着智能仪表对数据通信的要求,出现了RS422/485工业标准的通信信口,其不但抗干扰能力强，
信号传输距离远,而且可以接成总线形式,可实现多点之间的数据通信RS422使用两对屏蔽双绞线,可实现全双工通信;
西门子电路板电路中RS485只要两根屏蔽双绞线,可实现半双工通信,RS485总线可挂接**多32个通信节点。
西门子电路板电路半双工通信使用的几款接口芯片及其连接方法。
此类芯片都是使用差动方式来收发数字信号,即通过判断和输送两根双绞线A、B之间的电压差来决定信号是逻辑“1”还是逻辑“0”,
此类芯片是半双工的,对每一个芯片来说,这两根线既要接收信号,又要发送信号,
但不能同时进行,要通过处理器控制发送允许信号DE和接收允许信号RE来分时发送和接收。
西门子电路板电路接口故障与芯片的关系：
西门子电路板电路接口故障中实用的RS422/485通信电路半双工的收发器芯片MAX483E是通信电路的核心芯片,
差分信号线A，B分别串联个电阻和一个可自恢复保险丝连接到总线,串联电阻和可自恢复保险的目的是限制短路电流,
当总线短路时不至于使得MAX483E的6、7引脚短路,当MAX483的6、7脚节点短路时又不至于使得总线短路。
西门子电路板电路板齐纳二极管VD31，VD32起过压保护作用,当总线窜入过高电压,超过5.1V,二极管对地短路,防止高电压加至MAX483E。
R61是防止信号反射的阻抗匹配电阻，是否启用视工业现场的具体情况,可通过跳线J2来设定接收总线信号时,
RXEN接地低电平设置为一直有效,RX一直有信号输出,信号通过排阻RB12,保护二极管VD33接光耦U22的输人端。
