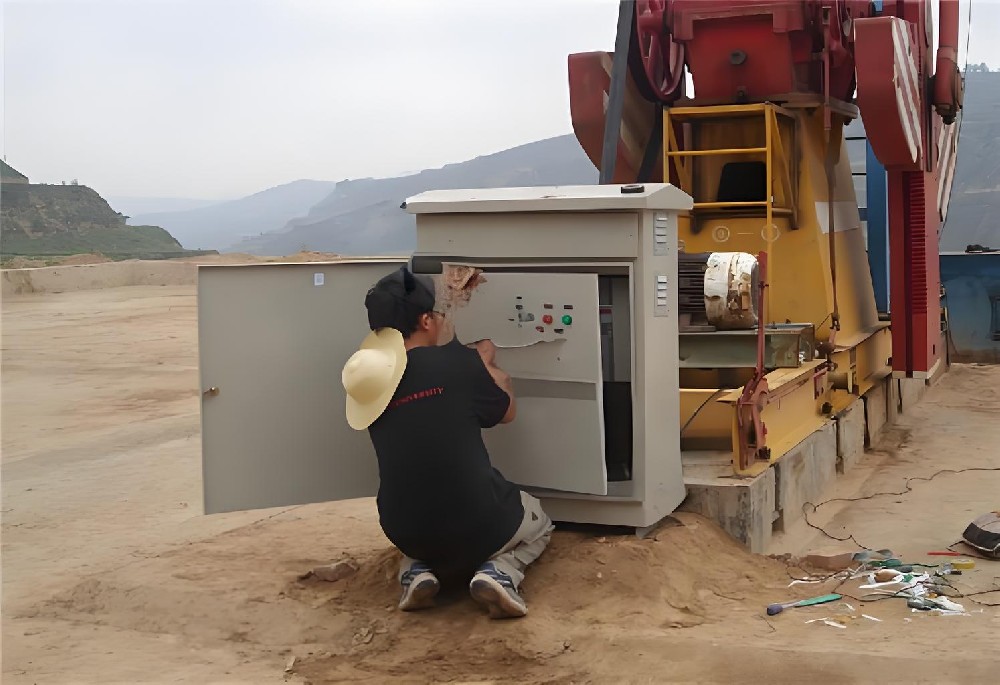

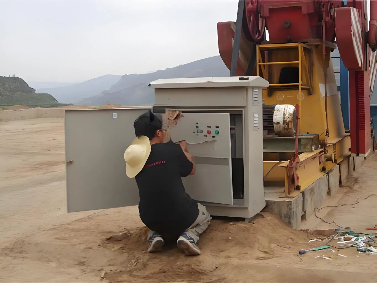

抽油机多段变频控制系统应用于游梁式抽油机,通过柔性调速改变上下冲程速度比,减少泵的漏失、
增加液体进入泵的时间,具有增效节能效果,普通三相异步电动机与变频电机皆适用,
根据游梁式抽油机的电机功率适配,已经通过辽河油田钻采工程技术部“四新”技术认定。
抽油机多段变频控制系统具有以下优势:
1.申请两项发明专利,《一种基于电能法的游梁式抽油机平衡率监测方法及装置》(已授权)和《一种游梁式抽油机多段变频控制方法及系统》。
2.增效节能效果明显,经多次试验,由油田节能监测中心测试,应用于游梁式抽油机与工频工况对比可提高泵效约为20%~ 30%,
综合节能率约为20%~30%;与变频工况同冲次对比可提高泵效约为5%~ 15%,综合节能率约为5%~15%。(节能率因井而异)
3.系统集成多功能电能表、载荷传感器,可以监控井下载荷状态,支持4G通信,实现手机APP及电脑端远程控制,远程读取参数;
此外系统可扩展行强,可以根据需求定制,与井场油压、油温、套压等仪器仪表通信,实时监测、
定时读取仪器仪表参数,参数异常远程报警,通讯接口采用modbus标准协议,符合A11标准。
4.系统可以使抽油机以上快下慢的方式运行,预期可以减轻抽油杆受压状态,改善抽油杆弯曲变形,降低抽油管杆偏磨的风险,延长检泵周期。
