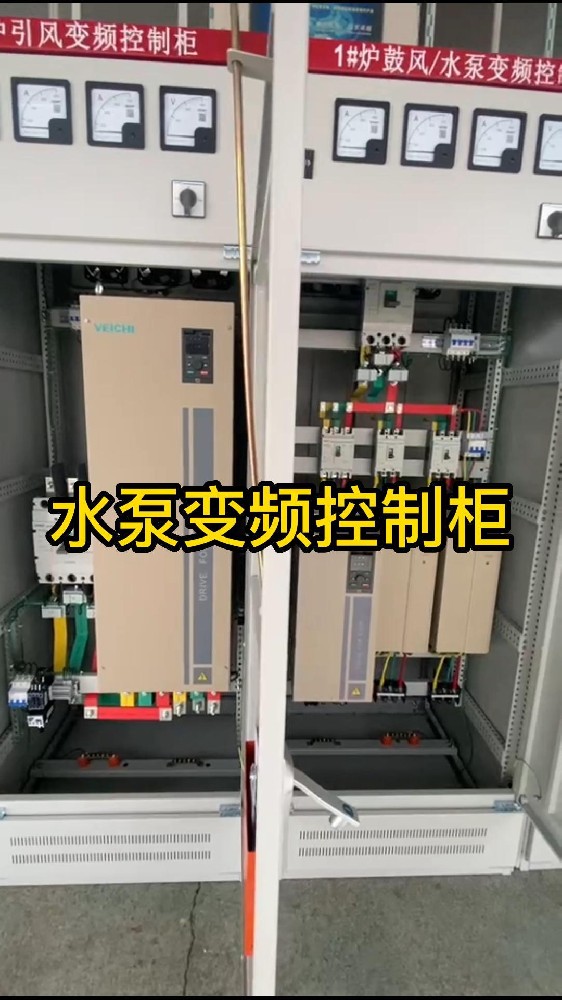

水泵变频控制柜相关知识

一、工作原理

水泵变频控制柜的核心部件是变频器，其工作原理是将交流电转换成直流电，再

将其逆变成频率可调的交流电。通过改变电源的频率，可以实现对电机转速的准

确控制。由于电机的转速与电源频率成正比，通过调节电源频率，可以连续调节

水泵的转速，从而实现对流量和水压的准确控制。

二、组成部件

1. 变频器：是水泵变频控制柜的核心部件，它负责将交流电源转换成直流电源

，再将其逆变成频率可调的交流电源。变频器主要由整流器、滤波器、逆变器和

控制器组成。

2. 水泵：是负责将电能转化为机械能，以实现输水的执行机构。水泵的型号和

规格应根据实际需要选用。

3. 传感器：用于检测流量、压力等参数，并将检测结果反馈给变频器，传感器

在控制系统中起着作用。它们可以实时感知系统状态，为控制系统提供需要的信息。

4. 控制器：用于设置和调节流量、压力等参数。控制器根据传感器反馈的信息

和设定的参数，向变频器发出调节指令，改变水泵的转速。

三、特点

1. 节能：通过准确控制水泵的转速，实现流量和水压的稳定输出，避免不需要

的能源浪费。

2. 效率：变频控制柜能快速响应系统变化，实现快速调整，提升生产效率。

3. 稳定性：由于采用变频调速技术，大大降低对电网的冲击，提升系统的稳定性。
