电气控制柜设计应注意的十大细节

1. 电气控制柜的金属外壳需要与地线连接，以防止发生事故，保证操作人员的防护。

2.电气控制柜装配时，应从机柜上部引入电源，并以下部作为负荷引出端。

该工艺具有停送电方便、维修方便等优点。

3.在设计电气控制柜时，控制电路的工作电压应尽可能选择ac36v或以下的防护电压。

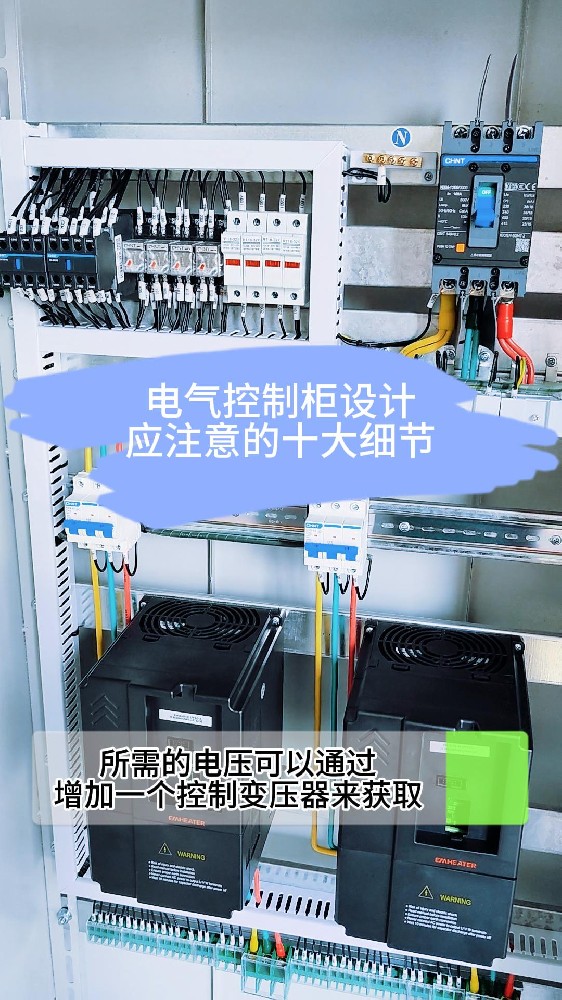

所需的电压可以通过增加一个控制变压器来获取，避免漏电和触电事故的危害。

4. 控制柜与电子设备的配线，应采用带屏蔽层的电缆，以防止各种干扰引起的故障。

5. 控制柜内如有变频器、软启动器等工业控制设置，安装时应考虑散热问题，不可缩小安装空间。

6. 控制柜面板上的按钮、指示灯、各种仪表等装置应标有文字/符号，以便于操作和维护。

7. 在条件允许的情况下，应将控制柜的原理图/说明书粘贴在控制柜前门内侧，以方便其他人或日后维修操作。

8. 控制柜电缆敷设时，高低压/干线及控制回路操作线应分开敷设，以便于后期维护，并做到高低压电气隔离。

9.控制柜内的各种电缆，尤其是控制线，应设置相应的数字套管，并清楚标明。

10. 电气控制柜的设计和装配需要简单明了，接线整齐。
