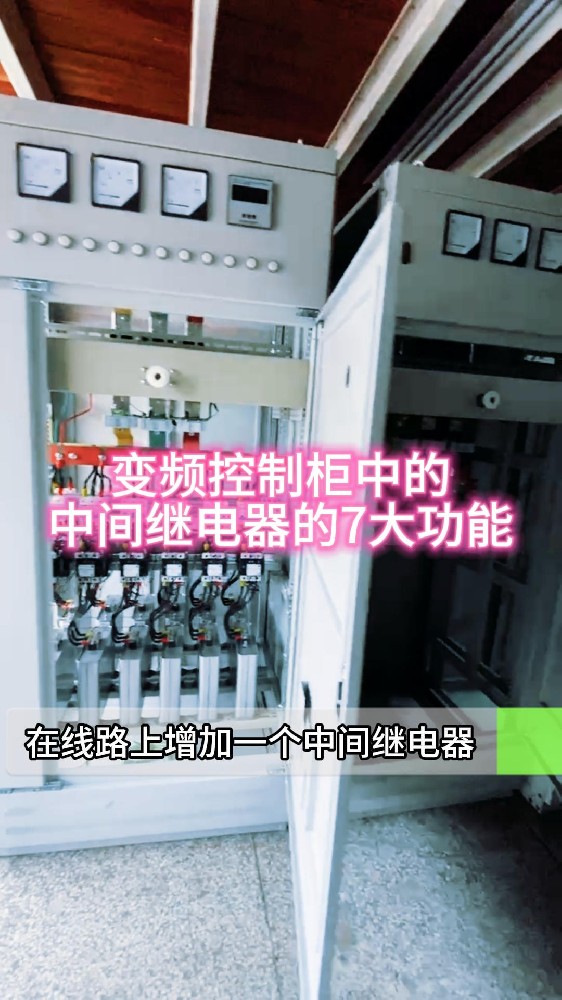

变频控制柜中的中间继电器的7大功能

电气控制柜厂家---易盟一特湖南办事处

20年专业定制各行业专用变频控制柜，PLC控制柜，软启动控制柜等及各种自动化控制系统等

中间继电器(intermediate relay)用于继电保护与自动控制系统中，以增加触点的数量及容量，还被用于在控制电路中传递中间信号。

中间继电器的延时方式有两种，分别是通电延时和断电延时，安装方式主要分为固定式、凸出式、嵌入式、导轨式.

1. 更换小型接触器

中间继电器的触点有一定的负载能力。负载容量比较小的时候，可以用来替代小型接触器，

如电动卷帘的控制和一些小家电的控制。既达到了控制的目的，又节省了空间，使电器的控制部分更加精致。

2. 增加联系人数量

在电路控制系统中，在线路上增加一个中间继电器，不会改变控制形式，增加触点数量，而且便于维修。

3. 增加接触能力

中间继电器的触点容量不是很大，也有一定的负载能力。

其驱动所需的电流很小，可采用中间继电器来扩大触点容量。

控制电路中采用中间继电器控制其他负载，扩大控制能力。

4. 转换触点类型

在工业控制电路中，可以在原来的接触器线圈上并联一个中间继电器，用中间继电器的常闭触点来控制相应的元件。

通过改变触点类型，可以利用接触器的常闭触点来实现控制的目的。

5.用作开关

在一些控制电路中，常采用中间继电器来接通和关断一些电器元件，其触点的开闭用来控制。

在彩色电视机或显示器中常见的自动消磁电路中，晶体管控制中间继电器的通断，从而控制消磁线圈的通断。

6. 转换电压

在工业控制电路中，控制电路的电压为DC24V，而电磁阀的线圈电压为AC220V，

安装一个中间继电器可以将直流和交流、高压和低压分开，便于日后的维护和防护使用。

7.清理电路中的干扰

在工业控制或计算机控制线路中，有各种干扰抑制措施，但干扰现象仍或多或少地存在。

内部增加一个中间继电器，可以达到清理干扰的目的。
