电气控制柜设计的基本思想是一种逻辑思维。

为了满足电气控制设备的制造和使用要求，需要进行合理的电气控制工艺设计。

设计包括电气控制柜的结构设计、电气控制柜的总体配置图、总接线图的设计，

以及各部分的电气装配图和接线图的设计

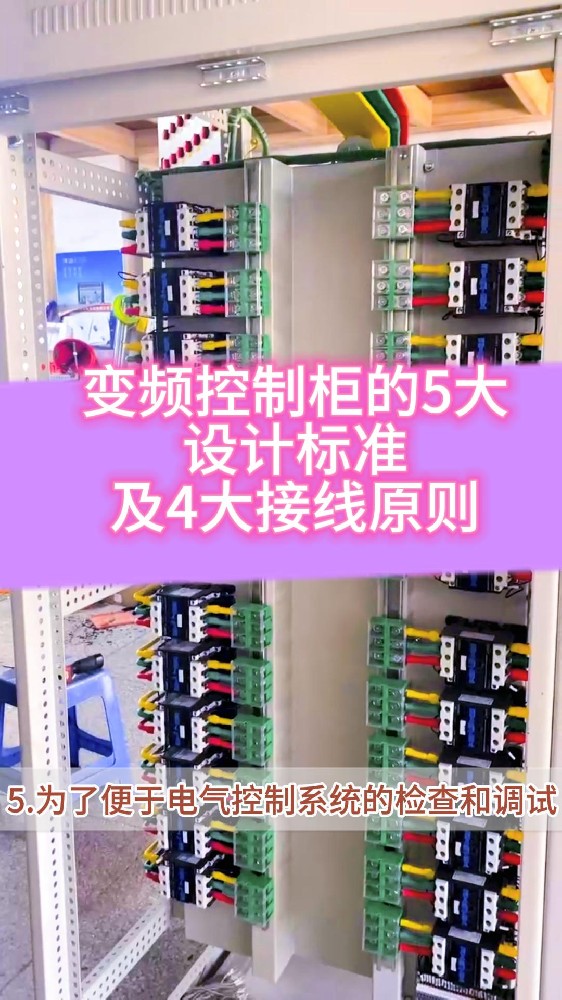

电气控制柜的5大设计标准及4大接线原则：

1. 将具有相似功能的组件组合在一起。

2. 尽可能减少元器件之间的连接数，同时将接线关系密切的控制电器放置在同一元器件内。

3. 将强弱电控制器分开，减少干扰。

4. 为了整洁，可以将形状、尺寸、重量相近的电器组合在一起。

5. 为了便于电气控制系统的检查和调试，将需要经常调整和维护的、可能损坏的元器件组合在一起。

在划分电气控制柜各部件的同时，要解决各部件之间、电气箱之间、电气箱与被控装置之间的连接方式。

电气控制柜的4大接线原则：

1. 开关电气控制面板的进出线一般采用接线端子或接线鼻连接，可根据电流大小和进出线数量选用不同规格的接线端子或接线瓶。

2. 电气柜、控制柜、柜与被控设备之间通过接线端子或工业连接器连接。

3. 弱电流控制组和自定义电路板组件之间。应使用各种类型的标准连接器进行连接。

4.电气柜与控制柜计数器之间的连接可直接利用元器件本身的接线端子。

过渡接线应采用接线端子排，过渡接线端子应采用相应规格端子。
