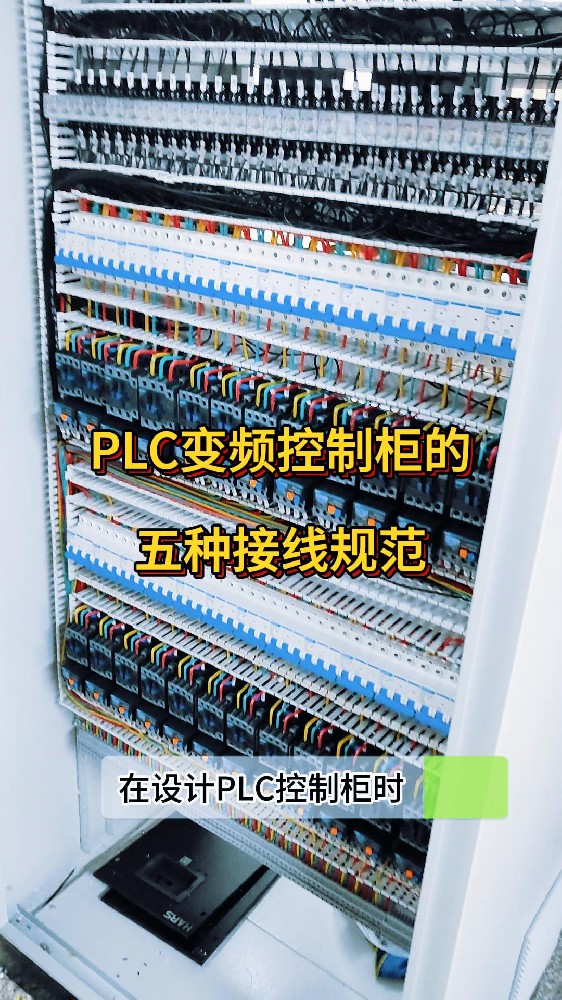

PLC控制柜的五种接线规范
2024-10-29
文章详情

PLC(可编程逻辑控制器)控制柜在现代工业自动化中扮演着角色。

它们负责监控和控制各种设备和系统,确保生产过程的顺利运行。

为了确保PLC控制柜的防护和可靠性,正确的接线规范是需要的。


PLC控制柜的五种接线规范:

1.合理的布局和标志

在设计PLC控制柜时,正确的布局和标签是需要的,应根据设备的功能和连接要求,

将控制器、电源、输入输出模块等元器件布置在合适的位置,应使用清晰简洁的标识,如颜色编码、文字标签等,

使工程师和维修人员能够快速准确地识别和定位每个组件。


2.正确的电缆选型和安装

选择合适的电缆是保证PLC控制柜正常运行的关键因素之一。

工程师应根据系统要求选择合适的电缆类型,如屏蔽电缆、扭绞对等,并保证其质量和可靠性。

在安装电缆时,应遵循正确的接线方法,如使用端子块、绝缘套管等,以减少电缆损坏和短路的危险。


3.严格遵守防护规定

在PLC控制柜的布线过程中,工程师应遵守相关防护规定,如使用绝缘工具、戴防护手套等,

保护自己免受触电等意外伤害,应定期检查和维护控制柜,以确保其处于良好的工作状态,

并及时更换老化或损坏的部件。


4.良好的布线标准和文档

为便于维护和故障排除,工程师应建立良好的接线标准和文档。

在接线过程中,应使用清晰的图纸和接线图,记录每个连接的细节和参数。

还应编写详细的文档,包括控制柜的布局、布线规范、电缆类型和位置等信息,

以便未来的维护人员能够快速了解和处理问题
