电气控制柜元件布置图的6大设计原则
2024-11-18
文章详情

电气元件的布局是一定的电气元件按一定的原则组合而成的。

电气元件布局的设计基础是元件原理图、元件的划分等。

那么在设计时应遵循哪些原则呢?


电气控制柜元件布置图的6大设计原则

1. 对于电气元件布置在同一元组件内时,应注意将大而重的电气元件安装在电气板的下方,

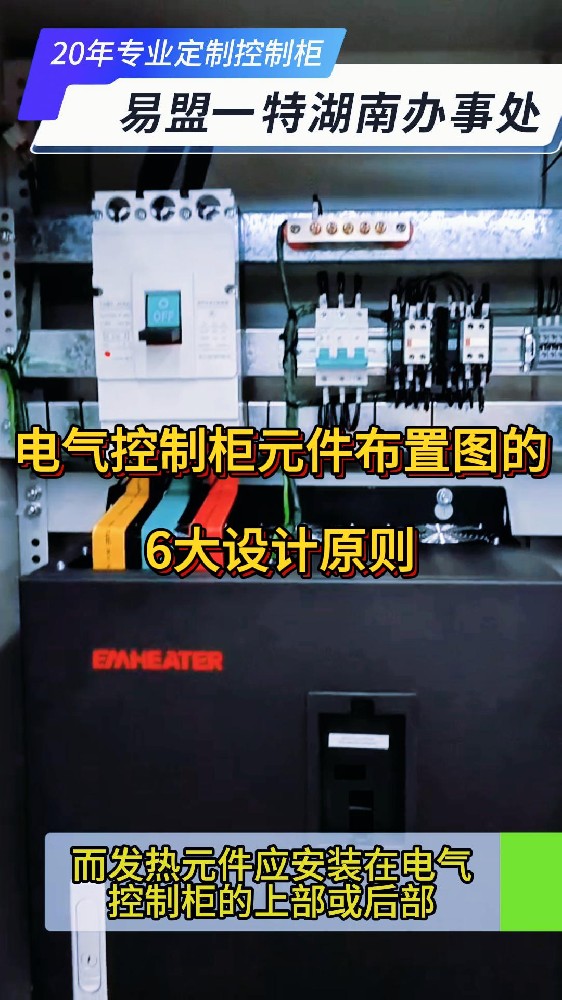

而发热元件应安装在电气控制柜的上部或后部,但应将热继电器置于其下部,因为热继电器的输出端直接与电动机连接,

便于引出线,输入端直接与接触器连接,接线方便,接线短,且便于散热。

2. 把强弱电分开,注意屏蔽,防止外界干扰。

3. 需要经常维护、检查和调整的电器元件的安装位置不宜过高或过低。

需要经常监测的手动开关和仪表的安装位置应符合人机工程学原理。

4. 电气元件的布置要考虑防护间隙,做到整齐、美观、对称。

尺寸、结构相似的电器可以放在一起,便于加工、安装、接线。若采用线槽式接线方式,

应适当增加每排电器之间的距离,以便于接线和维修。

5. 在确定了每个电气元件的位置之后,就可以绘制电气布局图。

电气布置图是根据电气元件的轮廓线绘制的,即以各元件的轴线为基础标出其间距。

应按产品说明书的标准标注各电器元件的安装尺寸及公差范围,

以保证安装板的加工质量和各电器的顺利安装。

大型电气柜中的电气元件应安装在两个安装梁之间。

这样,可以减轻机柜的重量,节省材料,安装方便。因此,在设计时应计算纵向安装尺寸。

6. 在电器布局的设计中,也要选择进线和出线的方式,接线端子、连接器或接插件按元器件的进、

出线数、所用导线的规格、出线位置进行编号,并按一定顺序标出进、出线的接线号。
