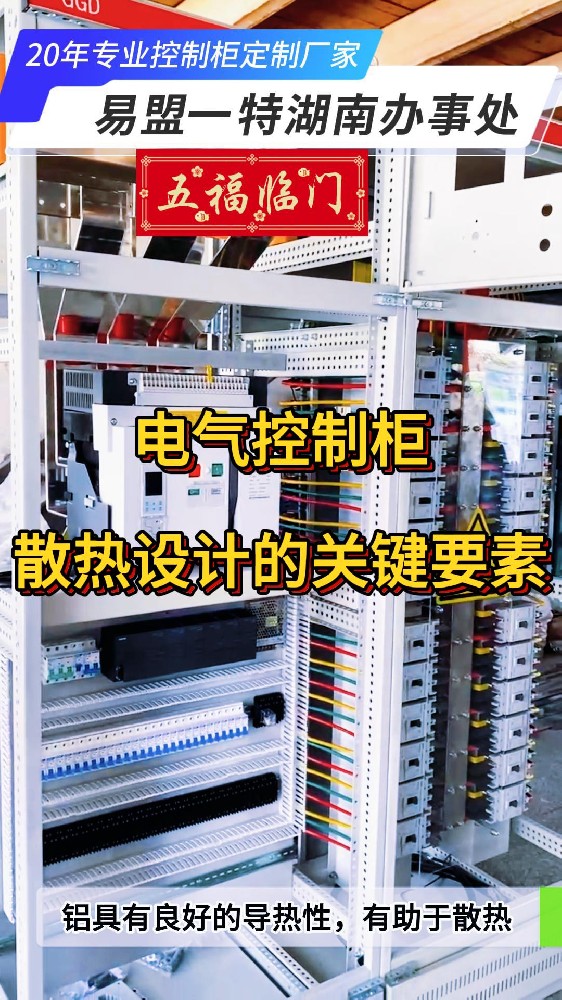

电气控制柜散热设计的关键要素
2024-11-26
文章详情

电气控制柜作为电气设备的组成部分之一,应用于工业生产和自动化控制系统中。

控制柜内集成了多种电气元件,如开关、电源、继电器、PLC等,这些设备在工作过程中会产生大量的热量。

如果散热设计不当,可能会导致设备过热、性能下降,导致发生故障


电气控制柜散热设计的关键要素:

一、控制柜的材料选择

控制柜的材料对散热性能有直接影响。通常,铝和冷轧钢是常用的材料。

铝具有良好的导热性,有助于散热,而冷轧钢则强度高、耐用。选择适当的材料能够有效提升散热效率。

二、散热方式的选择

散热方式主要包括自然对流和强制对流两种。

自然对流依靠空气密度差异实现热量传递,而强制对流则通过风扇或其他设备加速空气流动,

提升散热效率。在设计时,应根据实际情况选择合适的散热方式,以确保柜内温度保持在防护范围。

三、散热通道的设计

散热通道的设计要保证空气能够顺畅流动,避免死角产生热量滞留。

设计时可以考虑设置进风口和出风口,并确保它们之间没有障碍物,以便冷空气能够有效进入,

热空气被及时排出。

四、元件布局和散热间距

在控制柜内部,元件的布局对散热也有影响。应尽量避免将发热量大的元件紧密堆放,

可以通过合理的布局和增加元件之间的间距来减少热量聚集,提升散热效果。

五、散热设备的应用

根据控制柜的工作环境和负荷情况,可以考虑使用散热设备,如散热风扇或冷却器。

通过这种主动散热方式,可以进一步降低柜内温度,延长设备使用时间。

六、环境温度及湿度的考量

控制柜的散热设计还需考虑外部环境条件,包括温度和湿度。

在高温或潮湿的环境中,散热效果可能受到影响,因此需要根据具体情况进行相应的设计调整。

七、温度监控与报警系统

为确保电气控制柜的正常运行,建议设立温度监控与报警系统。

当温度超过设定阈值,系统可以自动发出警报,提醒操作人员采取措施,避免设备损坏。
