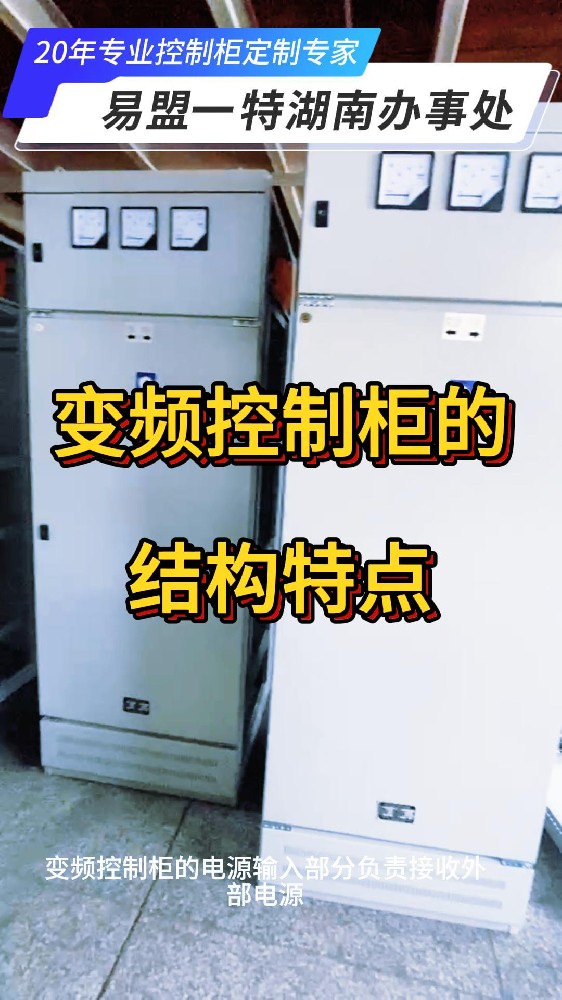

变频控制柜的结构特点

在现代工业控制系统中，变频控制柜已成为不可缺少的一部分，集变频技术、电气控制、

数据处理等多重技术于一体，为工业设备的自动化、智能化提供强有力的支持。

变频控制柜的结构特点

1.电源输入

变频控制柜的电源输入部分负责接收外部电源，通常为三相交流电源。

该部分将对电源进行滤波和稳定，为后续电路提供稳定的电源。

2.整流电路

整流电路将输入的交流电源转换成直流电源，为逆变器提供工作电源。

整流电路通常采用不可控整流桥或可控整流桥。

3.变频器电路

变频器电路是变频控制柜的核心部分。它负责将直流电源转换为交流电源，并可调节其频率。

逆变电路由多个IGBT绝缘栅双极晶体管组成，通过改变IGBT的开关状态来调节输出电压的波形和频率。

4.控制电路

控制电路是变频器的指挥中心。负责接收外部控制信号，根据设定的算法和参数控制变频器，

实现对电机的速度调节。控制电路通常包括微处理器、数字信号处理器，模拟电路等。

5.输出滤波

输出滤波部分用于减少逆变器输出的谐波成分，提升输出电压的波形质量。

滤波器通常使用LC滤波器或线滤波器。

6.保护电路

保护电路用于检测和处理各种异常情况，如过流、过压、欠压等。

有异常情况发生时，保护电路会立即关闭，并发出报警信号，以保证设备和人员的防护。

7.人机界面

为了便于用户操作和监控，变频控制柜通常配有液晶显示屏和操作按钮等人机界面设备。

用户可以通过这些设备对运行状态进行检查、参数设置、进行故障诊断等操作。
