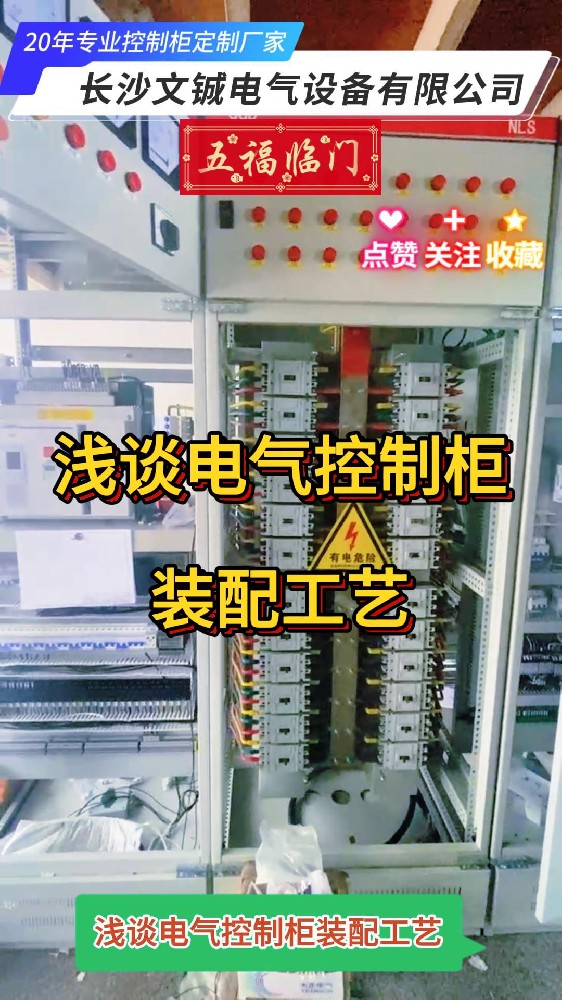

浅谈电气控制柜装配工艺

电气控制柜是电力系统中的关键设备，负责电力的分配、控制和保护。

其装配工艺的精细程度直接影响到控制柜的性能和使用寿命。

1. 设计和准备工作

在装配电气控制柜之前，首先要根据《屏柜结构、开孔图》进行外型尺寸、

面板开孔、柜体、面板标识丝印的检查，确认无误后方可进行装配工作。

2. 钣金加工

根据电气柜的设计图纸，对钣金进行加工，包括开孔、钻孔、折弯等，确保钣金尺寸和形状与图纸要求一致。

3. 钣金喷涂

对电气柜的外壳进行喷涂处理。喷涂颜色一般为灰色或白色，喷涂时要注意涂料的均匀性和厚度，保证表面质量。

4. 安装导轨

在电气柜内安装导轨，用于固定电器元件和接线端子。

导轨应按照标准孔位进行固定，确保导轨的平整和牢固。

5. 安装电器元件

按照设计图纸上的布置要求，依次安装各种电器元件，

在安装过程中，要注意元件的正确性和连接可靠性。

6. 接线

接线是电气柜装配过程中重要的一步。根据电气图纸，

将电缆接线端子与电气元件对应的接线端子相连。

接线时要注意颜色和标号的对应，确保接线的正确性。

7. 装配与固定

对电气柜进行总装和固定。确保元件的连接稳定可靠，不松动。

同时，还要对电缆进行固定，防止晃动和错位。

8. 系统测试

测试包括功能测试、安全测试和绝缘测试等

通过测试，确保电气柜的正常运行和安全可靠性。

9. 接地连接

确保传动柜中的所有设备接地良好

10. 出厂检验

电气控制柜在出厂前需要进行严格的检验，确保所有装配工艺符合标准，性能达到预期要求。
