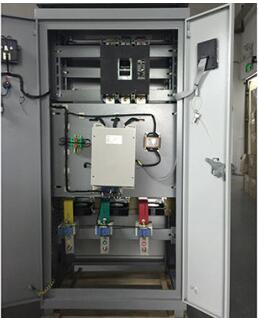

在线软启动内部结构

产品说明：

基本功能

起动电压 软起动器的起动电压在35%～65%(甚至20%～95%)额定电压间可调，这时起动转矩为10%～36%(或4%～90%)直接起动转矩。

脉冲突跳起动方式 有些负载如挤压机、搅拌机和皮带输送机等静阻力比较大，必须施加一个短时的大起动力矩，以克服大的静摩擦力，

所以在软起动器上设置了脉冲突跳方式，可以短时输出95%的额定电压(相当于90%直接起动转矩)，0～400ms可控。

脉冲突跳结束后，根据斜坡设定值继续起动。软起动器在一个工作周期中的输出电压波形

加速斜坡控制 电动机开始转动后，可以控制电动机电压线性增大，加速时间可在一定范围内(如1～999s)调节。

还可提供电流限幅(如在200%～500%电动机额定电流间可调)的起动加速方式，可使电动机线性加速到额定转速。

加速斜坡作用于小功率电动机，而快速斜坡用于惯性大的设备。

运行状态 软起动有4种运行状态：

①跨越运行模式：晶闸管处于全导通状态，电动机工作于全压方式，电压斜坡分量可以完全忽略，常用于短时重复的电动机。

②接触器旁路工作模式：在电动机达到满速运行时，用旁路接触器来取代已完成任务的软起动器，这

样可以降低晶闸管的热损耗，提高系统效率。可以用一台软起动器起动多台电动机。

③节能运行模式：当电动机负荷较轻时，软起动器自动降低施加于电动机定子上的电压，减少电动机

电流励磁分量，从而提高了电动机的功率因素，起到了节能效果。

④调压调速方式：软起动器可以作调压调速运行，因电动机转子内阻很小，要得到大范围的调速，就需在电动机转子中串入适当的电阻。
