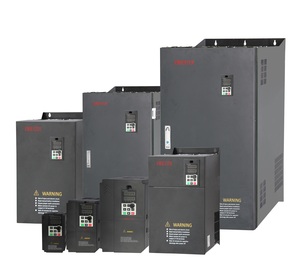

M15系列通用型矢量变频器


(质量好,价格优,推荐产品)

EM15产品特色Products Feature

  • 支持多种控制方式

    支持V/F控制,无速度传感器矢量控制以及有速度传感器矢量控制;

    支持多种编码器

    QQ图片20201120142847.png差分编码器

    QQ图片20201120143502.png开路集电极编码器

    QQ图片20201120143509.png旋转编码器

  • 多样的键盘显示

    EM15系列变频器屏幕为双行显示,可同时显示频率和电流等30多种状态。


  • 超群的响应性

  • 无传感器矢量控制下,转矩响应< 20ms。有传感器矢量控制下,转矩响应< 5ms

  • 全新的无速度传感器矢量控制性能

    无速度传感器矢量控制,可以堵转运动,在0.5Hz输出150%额定力矩;

    无传感器矢量控制对电机参数的敏感性降低,提高了现场适应性;

    可应用于卷绕控制,多电机拖动同一负载下的负荷分配等场合。

  • 保护机械的转矩限制

    可以提供转矩限制,当转矩指令超过机械能够承受的最大转矩时,变频器可以将转矩限制在所设定的最大转矩以内发挥机械最大效率的前提下更妥善的保护设备安全。

  • 多重保护功能

    具有上电电机短路检测、输入输出缺相保护、过流保护、过压保护等35种保护功能

强大的功能Powerful Function


  • 完善的硬件保护功能

    全系列硬件具有三路保护功能,电机任何一相过载,过流或短路都能得到及时保护。

  • 高转矩输出特性

    在0.5Hz可提供150%的启动转矩(无PG开环矢量控制)。

    在0Hz可提供180% 的零速转矩(有PG闭环矢量控制)。


  • 快速限流功能

    快速限流功能可以避免变频器频繁的出现过流报警。当电流超过电流保护点时,快速限流功能可以将电流快速限制在电流保护点以内,从而保护设备的安全,避免由于突加负载或者干扰造成的过电流报警。


  • 虚拟IO功能

    可设定组虚拟DIDO,虚拟DI端子的状态可以直接由功能码给定或绑定对应的虚拟DO功能。

  • 灵活实用的模拟量输入/输出口

    每个模拟量输入( AI1AI3),可分别设置5个点的曲线,使用更灵活;

    AI1AI3可出厂校正或用户现场校正线性曲线,校正后精度达20 mV

    AO可出厂校正或用户现场校正线性曲线零漂和增益,校正后精度达20mV

    AI1~AI3均可作为DI使用;AI3为隔离输入口,可作为±10V输入口。

  • 瞬停不停

    此功能指在瞬时停电时变频器不会停机。在瞬间停电或电压突然降低的情况下,变频器降低输出速度,通过负载回馈能量,补偿电压的降低,以维持变频器短时间内继续运行。

  • 电机过热保护

  • 用输入输出扩展卡,PG扩展卡可接受电机温度传感器输入。当电机温度超过预警值时,变频器输出脉冲信号提示过热,当电机温度超过过热保护值时,变频器故障输出给电机妥善的保护。

可靠性设计Reliability Design


  • 耐环境设计

    具有防尘、防潮、防霉菌的三防漆处理工艺;

    宽电压范围设计;

    全系列独立风道设计;

    符合RoHS标准;

  • 风扇更换简单

    可拆卸的直流风扇设计,保障系统安静平稳运行,易于清洗和更换。


EM15技术参数Technical Parameter

项目

规格

基本

功能

最高频率

矢量控制:0320Hz

V/F 控制:03200Hz

载波频率

0.5kHz16kHz(可根据负载特性,自动调整载波频率。)

输入频率分辨率

数字设定:0.01Hz

模拟设定:最高频率×0.025%

输入电压

220V/380V/480V±15%

输入频率

47~63Hz

输出电压

0~额定输入电压

输出频率

0~320Hz(矢量控制);

0~3200Hz (V/F 控制)

载波频率

0.5kHz~16kHz(可根据负载特性,自动调整载波频率。)

V/F 曲线

三种方式:直线型、多点型、N次方型V/F曲线(1.221.421.621.8222

V/F 分离

2种方式:全分离、半分离

加减速曲线

直线或S曲线加减速方式。四种加减速时间,加减速时间范围 0.00s65000s

技术性能特性

控制方式

开环矢量控制(SVC)、

闭环矢量控制(FVC)、V/F控制

启动转矩

型机:0.5Hz/150%SVC);0Hz/180%FVC);

型机:0.5Hz/100%

调速范围

1100SVC);

11000FVC

稳速精度

±0.5%SVC);±0.02%FVC

转矩控制精度

±5%FVC

过载能力

型:150% 额定电流 60s180% 额定电流 3s型:120% 额定电流 60s150% 额定电流 3s

转矩提升

自动转矩提升;手动转矩提升 0.1%30.0%


直流制动

0.00Hz~最大频率(制动频率);0.0s36.0s(制动时间);0.0%100.0%(制动动作电流值)

基本

功能

点动控制

点动频率范围:0.00Hz50.00Hz。点动加减速时间 0.00s65000s

简易PLC/多段速运行

通过内置 PLC 或控制端子实现最多16段速运行

内置 PID

可方便实现过程控制闭环控制系统

自动电压调整(AVR

当电网电压变化时,能自动保持输出电压恒定

过压过流失速控制

对运行期间电流电压自动限制,防止频繁过流过压跳闸

快速限流功能

最大限度减小过流故障,保护变频器正常运行

转矩限定与控制

“挖土机”特性,对运行期间转矩自动限制,防止频繁过流跳闸;闭环矢量模式可实现转矩控制

个性化功能

出色的性能

以高性能的电流矢量控制技术实现异步电机和同步电机控制

瞬停不停

瞬时停电时通过负载回馈能量补偿电压的降低,维持变频器短时间内继续运行

快速限流

避免变频器频繁的出现过流故障

虚拟 IO

五组虚拟 DIDO,可实现简易逻辑控制

定时控制

定时控制功能:设定时间范围 0.0Min6500.0Min

多线程总线支持

目前支持:RS-485总线,后续将支持profibus-dpcanOpen等总线

电机过热保护

PG卡接口中可以输入电机温度模拟量,实现电机过热保护

多编码器支持

支持差分、开路集电极、UVW、旋转变压器、正余弦等编码器

强大的后台软件

支持变频器参数操作及虚拟示波器功能。通过虚拟示波器可实现对变频器内部状态的图形监视

运行

命令源

操作面板给定、控制端子给定、串行通讯口给定。可通过多种方式切换

频率源

10 种频率源:数字给定、模拟电压给定、模拟电流给定、脉冲给定、串行口给定。可通过多种方式切换。

辅助频率源

10 种辅助频率源。可灵活实现辅助频率微调、频率合成。

可编程数字输入

6个DI输入端子,其中1个支持最高100kHz 的高速脉冲输入

可编程模拟量输入

3 个AI输入端子,AI1,AI2支持0~10V电压输入或0~20mA电流输入,

AI3支持-10~+10V电压输入

可编程开路集电极输出

1个FMP输出端子,可做高速脉冲输出(支持0~100kHz的方波信号输出),

可作为DO输出

可编程模拟量输出

2 个模拟输出端子,AO1. AO2支持0~10V / 0~20mA

继电器输出

2个(2.2KW及其以下功率1个)

输入端子

标准:

个数字输入端子,其中1个支持最高100kHz 的高速脉冲输入

个模拟量输入端子,AI1,AI2支持010V电压输入或020mA电流输入,AI3支持-10~+10V电压输入

扩展能力:

个数字输入端子

输出端子

标准:

个高速脉冲输出端子,支持0100kHz的方波信号输出(可作为DO输出)

个继电器输出端子

个模拟输出端子,AO1.   AO2支持0~10V /   0~20mA

扩展能力:

个数字输出端子;个继电器输出端子

显示与键盘操作

LED 显示

显示参数

参数拷贝

可通过键盘进行参数拷贝(可选)

按键锁定和功能选择

实现按键的部分或全部锁定,定义部分按键的作用范围,以防止误操作

保护功能

上电电机短路检测、输入输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护等

环境

使用场所

室内,不受阳光直晒,无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等

海拔高度

低于 1000m

环境温度

10℃~+40℃(环境温度在 40℃~50℃,请降额使用)

湿度

小于 95%RH,无水珠凝结

振动

小于 5.9m/s20.6g

存储温度

20℃~+60
