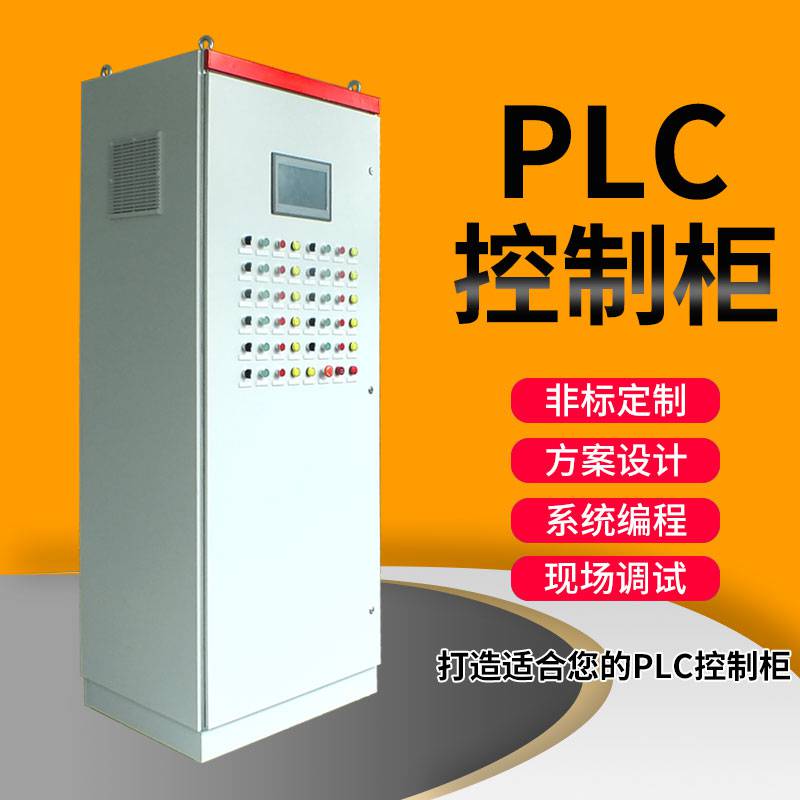

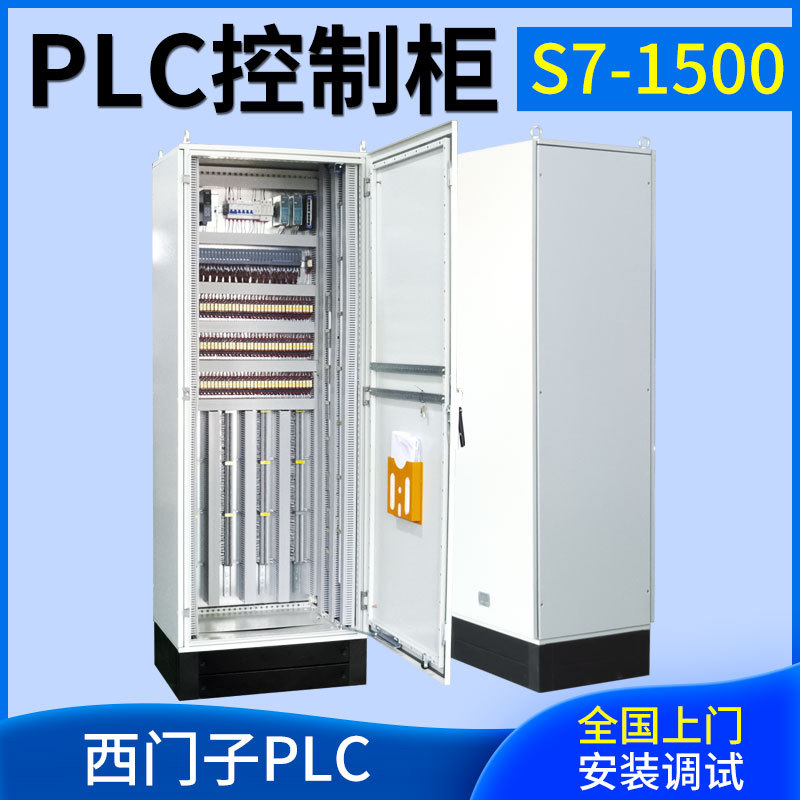

西门子S7-1500系列PLC控制柜
非标定制西门子PLC控制柜 打造适合您的PLC控制柜
西门子PLC控制柜概述
PLC控制柜具有过载、短路、缺相保护等保护功能。结构紧凑,运行稳定,功能齐全。
它可以根据实际控制尺寸进行组合,既可以实现单个机柜的自动控制,也可以通过工业以太网或工业现场总线网络实现多个机柜组成分布式控制系统(DSC)。
PLC控制柜可适应各种尺寸的工业自动化控制场合。
广泛应用于电力、冶金、化工、造纸、环境污水处理等行业。
PLC控制柜具有过载、短路、缺相保护等保护功能。结构紧凑,运行稳定,功能齐全。
可以根据实际控制规模进行组合,既可以实现单个机柜的自动控制,也可以通过工业以太网或工业现场总线网络实现多个机柜组成分布式控制系统(DSC)。
PLC控制柜可适应各种尺寸的工业自动化控制场合。广泛应用于电力、冶金、化工、造纸、环境污水处理等行业。
PLC控制柜组件
1、空气开关:通用空气开关,是整个机柜的电源控制。我相信每个内阁都必须有一些东西。
2.PLC:应根据项目需要选择。例如,如果项目很小,它可以直接是一个集成的PLC,但如果项目很大,它可能需要模块、卡和冗余(即,可以交替使用两组PLC)。
3、24VDC电源:24VDC开关电源。大多数PLC都有自己的24VDC电源。是否使用这种开关电源取决于实际需要。
4.继电器:通常,PLC可以直接向控制电路发送指令,但也可以先由继电器传递。
例如,如果PLC的输出端口充有24VDC,但控制电路中绘制的需要由PLC供电的节点为220VAC,则必须向PLC输出端口添加一个继电器,
即发出命令时继电器动作,然后控制电路的节点连接到继电器的常开或常闭点。继电器也根据情况进行选择。
5.接线板:这必须是每个机柜的重要部分。它可以根据信号的数量进行配置。
如果它只是一个简单的PLC控制柜,它基本上需要这些东西。如果控制柜中需要其他东西,可以根据情况增加。
例如,您可能需要为一些现场仪表或小型控制箱供电,并且可能需要增加空气开关的数量。
或者,如果您想将PLC连接到上位机,您可能需要添加开关或其他东西。这取决于情况。
PLC控制柜是现代工业的核心和灵魂,能够完成设备自动化和过程自动化控制,实现完善的网络功能,具有性能稳定、可扩展性、抗干扰能力强等特点。
PLC控制柜和变频柜可根据用户的需要进行设计,以满足用户的要求,并可与人机界面触摸屏相匹配,实现轻松操作。
设备还可以通过dcs总线上位机的modbus、profibus等通信协议传输数据;通过工业个人计算机、以太网等实现控制和监控。
PLC控制柜使用条件
防护等级:IP41或IP20;环境条件:环境温度为0℃-55℃,防止阳光直射;空气的相对湿度应小于85%(无冷凝)。
远离强振动源,防止振动频率为10-55HZ的频繁或连续振动。避免腐蚀性和易燃气体。
