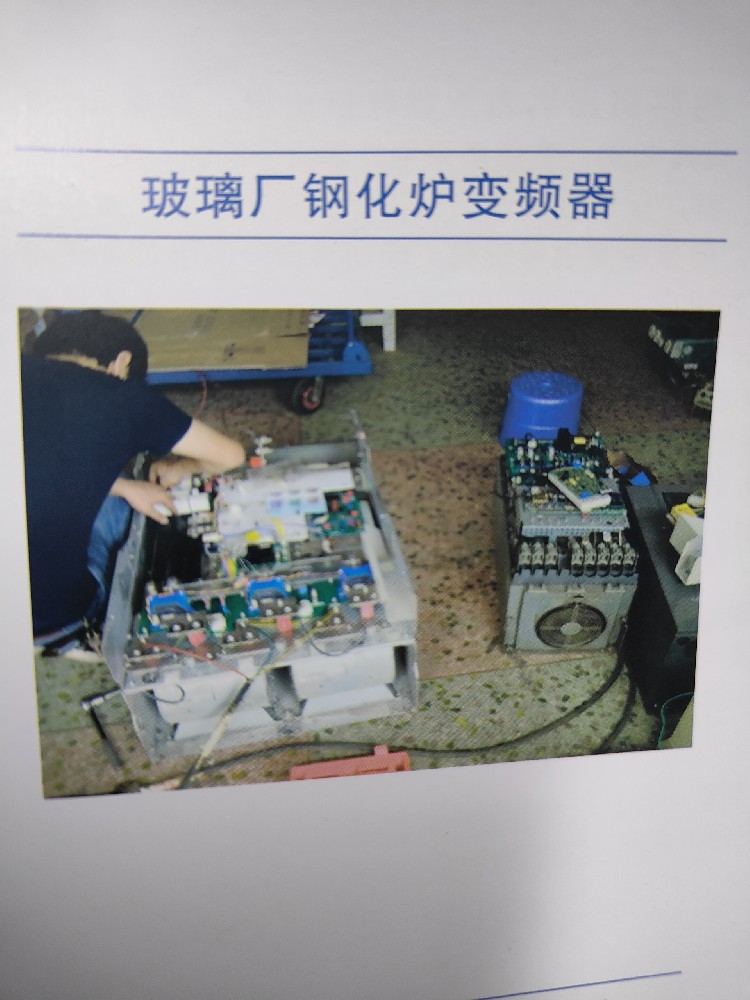

该用户使用施耐德ATV61-250KW变频器，生产工艺要求急加速急减速，用户送过来时初步静态测量主回路时有两相
IGBT击穿，拆开发现损坏的两相IGBT模块已经严重爆裂门极驱动板也损坏严重，4层版完全炸开了，确认无法修复需更换。
拆下电源板单独测试的时候发现三级开关电源的初级开关电源振坏，初步判断是IGBT直流回路部分短路爆裂的瞬间导致
开关电源损坏，经修复后连接接口板和控制板后送电显示正常，功能参数正常。
装上新的IGBT模块和驱动板串上保护装置整机送电启动时发现还有IGBT故障，排除驱动板和IGBT故障后根据电路排查发
现从门极驱动CPU到驱动电路中间的反向器损坏，更换后再次测试正常，负载测试也正常。
