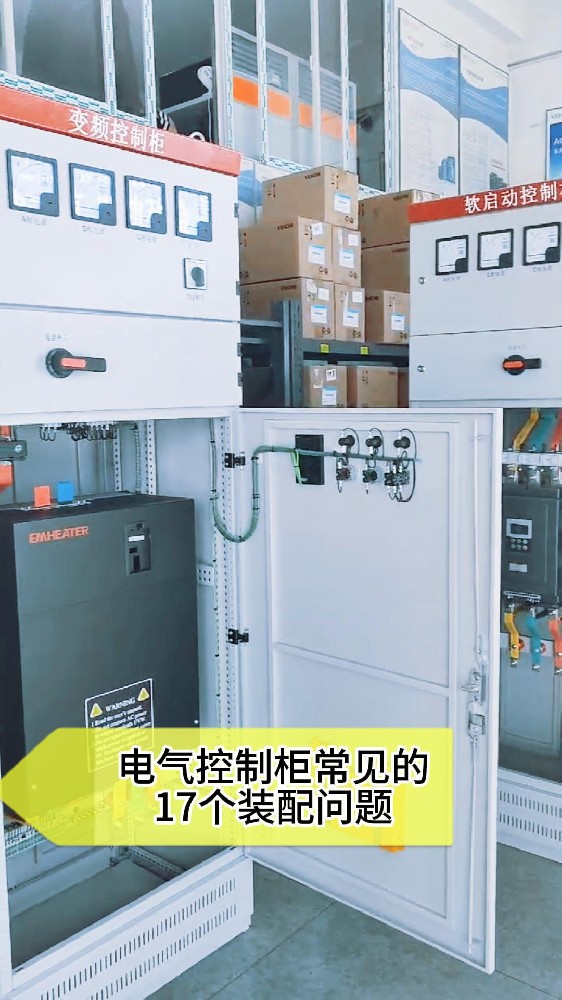

电气控制柜常见的17个装配问题

电气控制柜具有过载保护功能、缺相保护功能以及过热等保护功能。

由于不同环境使用，对于电气控制柜的配置有所不同。

虽然配置不同，但装配时容易出现的问题却是差不多的

1. 强电流端子位于信号端子下方，间距很小。

2. 机柜的进线电缆不被电缆支架的箍圈固定，也不屏蔽接地。

3. 驱动装置的布局和安装不合理。它应与进线源波装置的电抗器分开组装。不适用于面板安装，而适用于框架安装。

4. 一般来说，从大驱动单元到电机的电缆不应经过终端过渡，而应直接引出。

5. 系统进气管路布局设计不合理，堵塞了驱动装置的冷却风道。

6. 主进线不宜采用端子，电缆压接宜采用铜排结构。

7. 不要用穿墙的方法随意连接机柜，而是将线路通过底座。

8. 通信线、信号线、电源线、电源线不应混装。

9. 穿墙的开口没有用橡胶保持器保护，使电缆直接与开口的锐边接触。

10. 柜体布局设计松散，布线杂乱，强弱电混杂，通信线、电源线在柜内随意悬挂。

11. 各通信站应集中布置，做好屏幕分散工作，避免缠绕。

12. 系统设计中存在合理性问题，通信线路绕成一个环。

13. 变压器（Transformer）的进、出线颜色相同。

14. 布局不合理，占用空间很大。

15. 温控加热柜整体设计布局不合理，浪费空间，布线过于缠绕。

16. 强、弱电的接线是混合的，弱电控制单元根本不应设计在这一部分。

17. 固态控制信号线和电源线平行于同一线槽。
