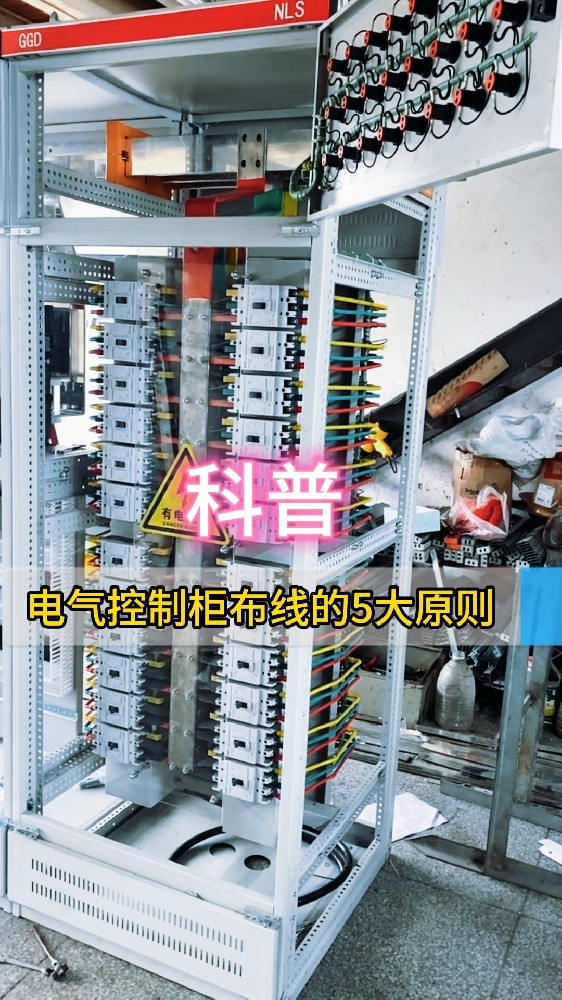

电气控制柜布线的5大原则
2024-09-18
文章详情

电气控制柜是电力系统中不可或缺的关键设备,它负责管理和控制电气设备的运行状态和电力

分配。控制柜通过集成多种电气元件和电路来实现各种功能,以确保电力系统的稳定性和防护性.


电气控制柜布线的5大原则:

1. 强电流和弱电流的单独布线

电器箱中的元器件一般都有交流电220V,这是一种较强的电流。

工作时通常会产生强烈的电磁干扰。

控制器等弱电元件在布线时需要远离电源线、伺服驱动器、变压器等强干扰元件。通信

电缆需要屏蔽和接地,以防止意外干扰。

对于无法避免的强电和弱电电缆,可纵横交错布置,尽可能避免平行布线。

2. 号码管理标签需要清晰

在接线的时,需要要把每一个信号标志逐一打印出来,按照图纸要求安装到位。

以后有什么问题,其他老师可以根据图纸找到问题所在。

3. 电器元件的布置要合理美观

原厂元器件的布局是一项技术性任务,布局的好坏直接影响到整个控制柜的外观、成本、调试时间。

布置的总原则是电源电缆应向下走,强干扰元件应远离控制器,强电流元件应放在一起,弱电元件应放在一起,底层端子的输入和输出。

4. 电气柜内适当的散热

一个好的控制柜需要具有良好的散热性。

每种电器元件都有其适合的工作温度。

如果工作环境温度过高,内部芯片就会损坏,造成过早更换电器元件,大大增加了设备的使用率、成本。

5. 接地线需要连接

从防护角度考虑,接地可以减少触电危险。

不同的电压等级有自己不同的接地。弱电接地也需要接好,以减少干扰。
