挖掘机发动机ECM内部电路可以分为两部分,即包括输入、输出以及转换电路的常规电路和微处器.常规电路大多采用通用的电子元件,
如果损坏,一般是可以修复的.在实际使用过程中,ECM的故障大多发生在常规电路中.如果要维修ECM,首先要确定是ECM故障,以免盲目修理,造成不必要的时间浪费和引起其他电路的故障.
(1)确定ECM是否损坏
确定ECM损坏的通常方法是在相关传感器信号都能正常输入ECM的情况下,ECM却不能正确输出控制信号来驱动执行器.这句话虽然简单,但这需要很多具体细致的基础检查工作.
例如,发动机无法启动,经过检查确定启动时喷油器插头上无喷油信号(即ECM提供的喷油驱动信号),在检查相关电路正常而且启动时的转速信号也可以正常输入发动机的ECM,但是ECM没有输出驱动信号给喷油器,
这样就可以断定发动机ECM内部故障.
(2)按照电路寻找损坏元件

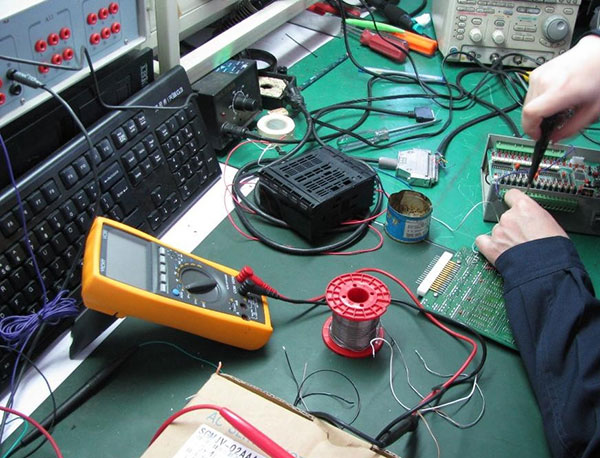

根据电路图或实际线路的走向找到与喷油器连接的相应ECM端子,然后用数字万用表的通断挡从确定的ECM端子开始,沿着ECM的印制电路查找,直至找到某个晶体管.
这是因为ECM通常采用大功率晶体管放大执行信号以驱动执行器,所以此类故障的原因大多是一个起着开关作用的晶体管短路所致.
(3)测量晶体管
确定晶体管的3个极.与印制线路对应的管脚为晶体管的集电极,旁边较细的印制线是基极.确认方法是,将发动机ECM多孔插头插上,启动发动机,
使用万用表的电压挡连接到要确认的印制线,显示5V则为基极.用万用表测试晶体管,如果发现集电极c与基极b的正反向电阻无穷大,
则说明晶体管已经断路;如果发现集电极c与发射极e之间的电阻为零,则说明晶体管已经被击穿.另外,还需要测量晶体管附近相连的其他晶体管和二极管.
(4)确定替换用的晶体管及晶体管的型号
①型号.查看晶体管上的型号,通过晶体管对应表确定与之相配的国产晶体管.
②电阻.晶体管的基极一般都串有电阻,基极的电阻值要与原晶体管的电阻值相近,不同颜色的电阻阻值不同.因为晶体管的基极是靠电流的大小控制的,
ECM电压值固定,因此就需要利用电阻来控制电流.如果电流过大会烧毁晶体管,电流过小则不能将其触发.
③测量.利用万用表的二极管测量挡测量晶体管的属性.根据晶体管的特性,应该只有一个管脚相对于另外两个管脚单向导通,具备这个属性则可确定是晶体管,
只有一对管脚单向导通的是场效应管,相对另外两个管脚导通的管脚是晶体管的基极.
将替换的晶体管焊接到电路板上,焊接时要注意焊锡要尽可能少,避免过热,焊接完成后要用万用表测量各管脚应不相互连通.
