中央空调变频控制系统

水泵节能改造的必要性

中央空调是大厦里的耗电大户，每年的电费中空调耗电占60%左右，因此中央空调的节能改造显得尤为重要。

   由于设计时，中央空调系统必须按天气最热、负荷最大时设计，并且留10-20%设计余量，然而实际

上绝大部分时间空调是不会运行在满负荷状福，存在较大的富余，所以节能的潜力就较大，其中，冷电

主机可以根据负载变化随之加载或减载，冻水泵和冷却水泵却不能随负载变化作出相应调节，存在很大的浪费。

   水泵系统的流量与压差是靠阀门和旁通调节来完成，因此，不可避免地存在较大截流损失和泌流量、高压力、低温差的现象，不仅大量浪费电能而且还

造成中央空调最末端达不到合理效果的情况。为了解决这些问题需使水泵随着负载的变化调节水流量并关闭旁通。

   再因水泵采用的是直接起动方式，电机的起动电流均为其额定电流的6〜8信，一台451KW的电动机其起动电流将达到450A,在如此大的电流冲击下，接触

器、电机的使用寿命大大下降，同时，起动时的机械冲击和停泵时水锤现象，容易对机械散件、轴承、阀门，管道等造成破坏，从而增加维修工作量和备品、

备件费用。

   综上，为了节约能源和费用，需对水泵系统进行改造，经市场调查与了解采用成熟的变频器来实现，以便达到节能和延长电机、接触器及机械散件、轴

承、阀门，管道的使用寿命

本公司通过市场调查与了解，并经多方实践应用与论证，现用于：冷却水系统闭环控制的系列采用同制，

冷模式下；冷冻水泵系统闭环控制一样的控制方式。

与其他厂家的控制方式相比，其优点有：

   1、只需在中央空调；冷却管出水端安装一个温度传感器，安装在；冷却水系统中中央空调；冷却水出

水主管上，简单可靠。

   2、当冷却水出水温度高于温度上限设定值时，频率直接优先上调至上限频率。

   3、当冷却水出温度低于温度下限设定值时，频率直接优先下调至下限频率。而采用冷却管进、出水温

度差来调节很难达到这点。

  4、当冷却水出水温度介于温度下限设定值与温度上限设国值时,通过矜令却水出水温度及温度上、

下限设定值集君PID计算，从而达到对频率进行无极调速，司环控制迅速准确。

  5、节能效果更为明显。当冷却水出水温度低于温度上限设定值时，采用；令却管进、出水温度差来调

节方长/有将出水温度低这一因素加入节能考虑范围，而仅仅由温度差来对频率进行无极调速，而采用

上、下限温度来调节方式充分考虑这-因素，因而节能效果更为明显，通过对多家用户市场调查，平均节

电率要提高5%以上，节电率达到20%-40%。

  6、具有首次起动全速运行功能。通过设定变频器参数中的数值可使水系统充分交换-段时间，避免由

于刚起动运行时热交换不充分而引起的系统水流量过小。

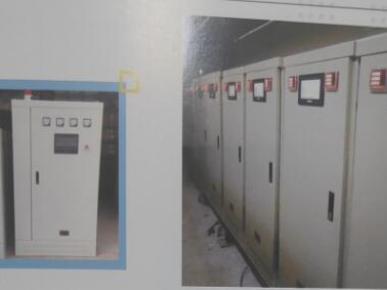

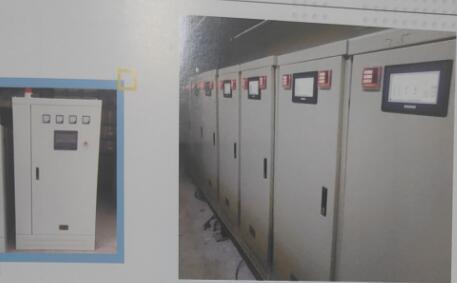

 经数十家单位长期使用，本公司设计的空调变频器控制系统节电率均在30%左右,节电效果显著，产

品性能可靠，还可大大延长电机.、接触器及机械部计、轴承、阀门，管道的使用寿命，由此可为中央

空调使用单位带来较好的经济效益。
