除尘器整个除尘控制系统PLC系统各设备的控制以除尘器为中心PLC通过除尘系统实现并与工厂大系统连接

PLC收集和传输系统各设备的运行数据。

除尘器控制柜设有除尘器进出口压差、压缩空气压力、除尘器各电气设备工作状况、

除尘状态、输灰设备工作状态、除尘器综合故障报警信号及输出接点。

所有自动控制设备均可无人值守或远程控制.

检测系统包括：

1.进气管处测温仪(提供烟气温度指示)；

2.进出风总管处压差计(提供除尘器整机压降)；

3.压差变送器(提供)PLC工作依据)；

每个过滤室的压力计(提供单个仓室的压降指示，即压降过高，清灰后不下降——滤袋堵塞，压降突然急

剧下降——滤袋损坏)和灰斗料位计(提供灰斗积灰指示和输灰系统的工作依据)。

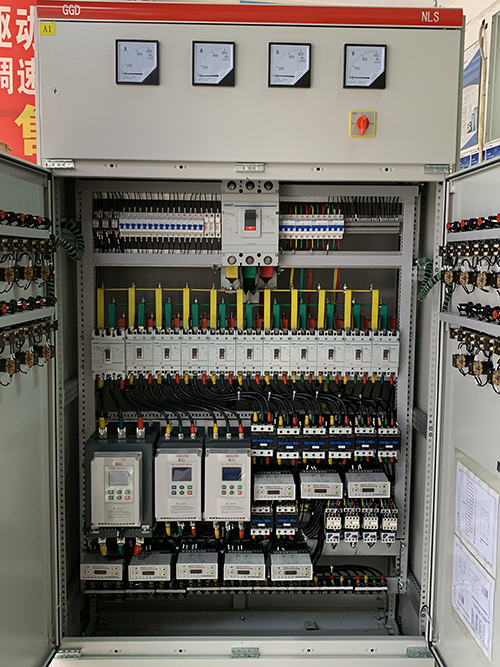

除尘器控制柜的组成结构：

1。除尘器控制柜外壳采用冷轧钢板，钢板厚度≥1.8mm，壳体保护等级为IP30.框架和外壳应具有足够的

强度和刚度，能够承受安装元件和短路产生的运动和热稳定性，不影响成套设备的吊装和运输；需要时可

拆除机柜顶盖，便于现场主母线的组装和调整。机柜顶部的四角配有吊环，用于吊装和运输。

2。柜内安装件采用滑动孔，方便元件安装和今后调整改装；配电屏表面无静电粉末喷涂，色标为RAL7035

浅灰色(计算机灰)。

3。柜门采用转轴活动铰链与框架连接，安装拆卸方便；门的折叠边缘嵌入异形橡胶条，可防止与柜直接

碰撞，提高门的保护等级。

4。除尘器控制柜内安装件钝化(镀彩锌)。

5。操作箱采用双门防水防尘结构，外门采用有机玻璃透视窗。

6。除尘器控制柜基础自动化系统应考虑与特殊仪器、传动装置、机电一体设备和上位机系统的接口模式

，形成一体控制系统，完成设定值分配和实际值上传等功能。
