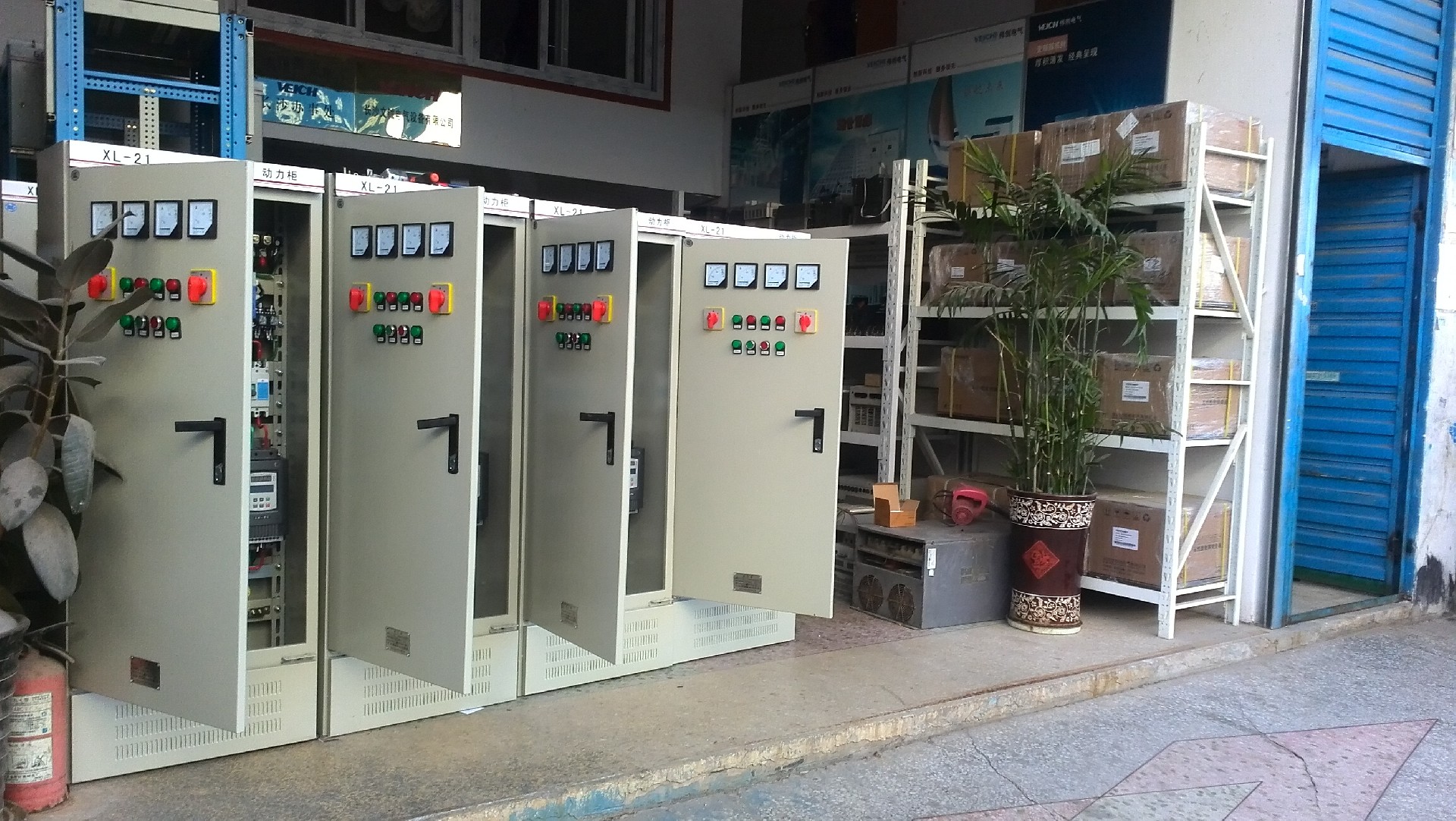

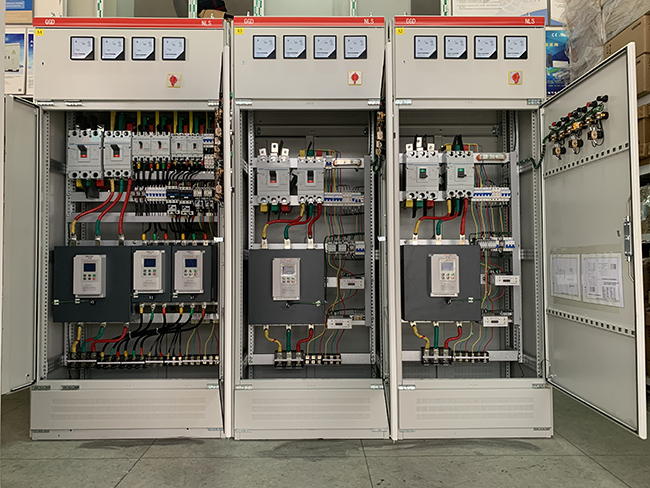

水泵软启动柜是我司开发的新一代水泵控制设备。
易盟一特水泵软启动控制柜具有过载、短路、漏水、缺相保护、电机过热、漏电等多种保护功能和完整的状态显示，可同时控制多台水泵、多种主备泵切换模式和多种启动模式。
易盟一特软启动控制柜内部质量优良，安装操作方便，外观美观耐用，是各类水泵安全可靠的配套设备。
软启动控制柜保护功能
1.过载保护功能：软起动器引入电流控制回路，可随时跟踪和检测电机电流的变化。
通过增加过载电流和反时限控制模式的设置，实现过载保护功能。当电机过载时，晶闸管断开并发出报警信号；
2.缺相保护功能：在运行过程中，软起动器随时检测三相线路电流的变化，一旦电流切断，可做出缺相保护响应；
3.过热保护功能：通过软起动器内部热继电器检测晶闸管散热器的温度，一旦散热器温度超过允许值，自动关闭晶闸管，并发出报警信号。
软启动控制柜功能原理
1.控制方式
（1）一用一备：控制1、2,水泵。在自动模式下，它们可以在“1#主2#备用”或“2#主1#备用”下工作
如果主泵发生故障，备用泵将自动投入运行，“手动”启动由面板操作按钮控制。
如果用户需要添加“两用模式"（即两个泵可以同时使用），请在订购时说明。
（2）两用一备：控制1#、2#、3#备用水泵，可在“1#、2#主泵、3#备用”或“2#、3#主泵、1#备用”、
“1#、3#主、2#备用”三种状态下工作。当主泵发生故障时，备用泵将自动投入运行。启动“手动”时，
使用面板操作按钮进行控制。如果一台主泵关闭，它将变为“一用一备”。如果用户需要添加“三用”工
作模式（可同时使用三台泵），请订购详细信息；
（3）三用一备：控制1#、2#、3#、4#四台水泵，可在“1#、2#，3#、4#主、4#备用”或“1#，2#，4#主
、3#备用”、“1#、3#、3#主、2#备用”四种状态下工作。当主泵发生故障时，备用泵将自动投入运行。
启动“手动”时，使用面板操作。按钮控制：如果一台主泵关闭，则变为“二用一备”；如果关闭两台主
泵，则将变为“一用一备”。如果用户需要添加“四用”工作模式（即同时使用四个主泵），请订购并指定。
2.控制方式
（1）“Y”液位控制：该型控制柜配有按键浮球开关或高性能电子液位控制器，可根据液位自动控制水泵的启停；
（2）“P”型压力控制：该型控制柜配有外部电接点压力表。压力控制器与压力无关。它可以根据管网的
压力自动控制水泵的启动和停止。也适用于浮动开关、限位开关和按钮遥控器的控制。它是一个范围广泛
的“通用接口”电机控制柜；
（3）“T”温度控制：此类控制柜配有温度传感器，可根据输送介质的温度进行调节。自动控制水泵的启
动和停止。适用于恒温、交换单元系统等；
（4）“S”时间控制：该型控制柜配有时间控制器，可根据用户预设的时间顺序自动控制水泵的启动和停
止，并可应用于需要定时控制的设备；
3.智能启动器功能
（1）软起动器可以解决泵电机启动时，由于管理系统中液体流动的影响而造成的系统水锤，避免了管道
、阀门等附件的损坏，节省了维护成本；
（2）由于启动电流过大，电网将出现电压降，这将对电网中的其他负载设备造成损坏。软起动器完全可
以解决这个问题。它可以减少配电容量，减少电缆面积和电气元件规格，减少设备总投资；
（3）当设备处于空载或轻载状态时，软起动器可自动调节输出电压，降低消耗电流，提高电机功率因数
，达到节能的目的；
（4）软起动器可自动调节，平衡相电流，减少电机发热，延长电机使用寿命。
软启动控制柜特点：
1.选用品牌软起动器、可编程控制器、低压电器和传感装置；
2.稳定加速启动、自动旁路输出、稳定减速停止（消除水锤）。
3.在自动状态下，泵电机由软起动器启动，对电网和管网没有影响，大大延长了泵、电机和管道系统控制
设备的使用寿命；
4.具有多种故障显示和记录，以供将来参考，完整的长期电压、过电压、过电流、过载和短路。缺相、缺
水、自动保护停机等保护功能，使用安全、维护方便；
5.启动过程是连续的，没有触点切换。可依次启动多台泵；
6、程控：可根据用户需求实现多种控制模式，如：液位控制、压力控制、温度控制、时间控制、空调水
泵循环控制、潜水泵控制、消防控制等。
7.启动时间和停止时间可根据不同的负载设置。
8.启动电压可根据不同负载在30%-70%Ue（Ue为额定电压）范围内连续调节。限制启动时间内的电压降并
降低电流峰值。
9.限制起动扭矩以保护传动机械。
10.采用节能运行模式，当设备负荷降低时，系统将自动降低电压并进入节能运行模式。
11.系统具有双重二次保护功能。当一次保护失效或软起动器失效时，二次保护直接切断系统电源，以避免事故进一步扩大。
12、现场总线接口可实现远程操作和控制。
13、本产品功能更齐全，控制更灵活。可实现软启动、限流启动、软停止、自动旁路操作和一拖三功能。
软启动控制柜技术参数：
控制电机功率：15-280KW；
控制电压：380V；
控制水泵数量：1-5台。
软启动控制柜应用广泛：
软启动控制柜具有相应的特殊型号和规格，适用于各种场合，如生活给排水、消防、喷雾、增压、空调冷
却循环、工业控制泵、污水排放、恒压供水、空气压缩机、风机和水泵。控制电机功率范围为15~280KW。
