GKG-12型矿用一般型高压开关柜,是3.6-12千伏三相交流50Hz单母线及单母线分段系统的成套配电装置,
主要用于各类矿山、地铁、风电、住宅、工矿企事业配电以及电业系统的用户变电所的受电、
送电及大型高压电动机启动等,进行控制、保护、监测之用。
本开关设备满足GB/T12173《矿用一般型电气设备》、GB3906等标准要求,具有防止带负荷推拉断路器手车防止误分合断路器、
防止接地开关处于闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能、
防止在断路器处于工作位置时二次插头脱落等联锁功能。
本开关柜在结构上吸收了国内外各种柜型的优点,克服老产品存在的缺陷和不足,推出一种矿用一般型高压开关柜以满足煤矿、
金属与非金属矿山井下及地面变电所使用的供配电设备。

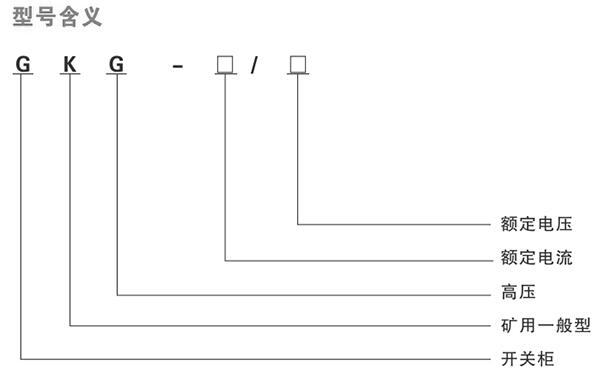

型号及基本参数:
标志:KA(矿安标志)/KY(矿用一般型标识)
EM15系列所有产品都已获得CE认证。
IEC/EN61800
基本参数
额定电压:6kV10kV
封顶电压:12kV
额定频率:50Hz
额定电流:50A、75A、100A、150A、200A、250A、300A、400A、500A、630A、800A、 1000A、1250A、1600A
额定短路关合电流:80kA
额定短路开断电流:16kA、20kA、25kA、31.5kA
额定短时耐受电流:16kA、20kA、25kA、31.5kA
额定峰值耐受电流:40kA、50kA、63kA、80kA
操作回路额定电压:=110V、~127V、=220V
外壳防护等级:IP54
使用环境条件
环境温度:环境温度不高于+40℃,不低于-25℃;
海拔不超过 2000m;大于 2000m~5000m 选用高海拔柜型;
周围空气相对湿度不大于 95%(在25℃时);
在无摇动和冲击振动的地方;
在无破坏绝缘及腐蚀金属的气体和蒸汽的环境。
产品结构与特点
标准断路器柜外形及结构布置图见图
外形及安装尺寸见图2
本开关柜与其它矿用开关柜相比有如下优点:
a、手车从工作位置移至试验位置,手车室门不需要打开,保证了长期处于冷备投状态的开关柜的防护等级;
b、手车处于试验位置时,不需打开柜门,就可操作接地开关的分合;
c、开关柜各室均有独立的泄压通道;
d、开关柜标准柜宽 80mm;特定场合可订制 650mm;
d、本开关柜可用于高海拔地区(外形尺寸变大),具有高原型开关柜检验资质。

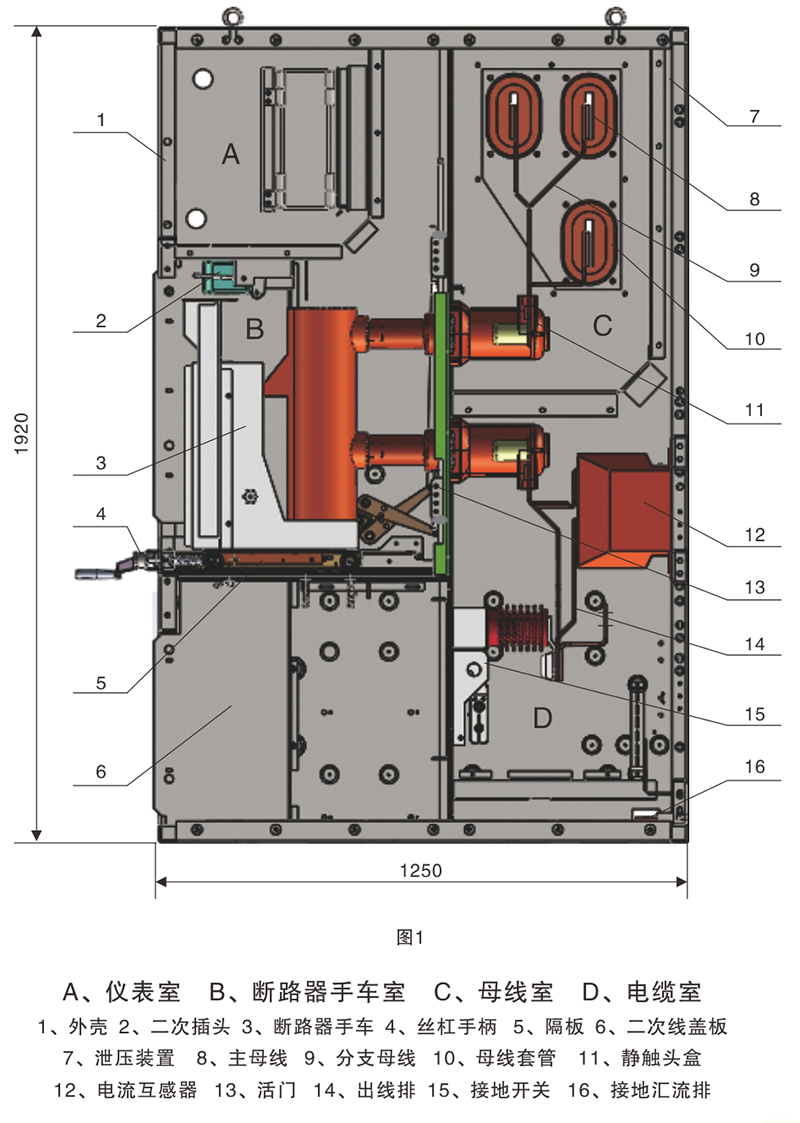

开关设备执行标准:GB/T12173及 GB3906,开关柜结构见图
1;开关柜由柜体和可抽出部件(简称手车)两部分组成。
开关柜外壳防护等级为 1P54,开关柜可配用真空断路器、PT 及计量手车。
本柜具有架空进出线、电缆进出线及联络等方案,可根据用途将一次方案进行排列组合,完成配电需求的各种功能。
开关设备的外壳和隔板是由覆铝锌钢板经 CNC 设备加工制成,使整个柜体不仅具有精度高、还有很强的抗腐蚀与抗氧化作用。
由于采用多重折边工艺使柜体整体机械强度变高,零部件通用性强、占地面积少、便于安装运行。
开关柜壳体用金属隔板分隔成手车室、母线室、电缆室、仪表室开关柜柜门采用喷塑工艺,使其表面抗冲击、耐腐蚀,并保证了外观的质量。
电流等级提升到 1600A 满足更大负荷的要求:
随着矿山负荷的加大该产品的额定电流从 630A 发展到 1600A,开断电流从 12.5KA 发展到 31.5KA,以此满足负荷日益增长的要求。
真空断路器手车:机械联锁安全可靠灵活。根据用途手车分为断路器手车、电压互感器手车、计量手车等,相同规格手车能实现互换。
手车在柜内具有试验和工作位置,每个位置均设有定位装置,以保证联锁可靠。
使用时必须按联锁顺序进行操作。各种手车均采用丝杠摇进、退出,操作轻便、灵活。
本开关柜根据需要可作为智能化开关柜使用,通过地面调度室对手车的进岀及接地开关的分合进行自动控制。
当手车移出柜体时,用专用转运车,进行各种检查维护。
订货资料
系统图、排列图及平面布置图,开关柜内所装配电器元件的规格、数量及品牌;
用户可根据实际需要,按线路选型方案选配,负载名称及额定电流;
各馈出单元的用途牌字样;
地脚槽钢及电缆头,制造厂不供应,要求提供主母排时应在合同中注明;
开关柜外壳颜色应注明,未注明时按常规供货;
有特别方案和要求时,可按用户要求进行设计和供应;
