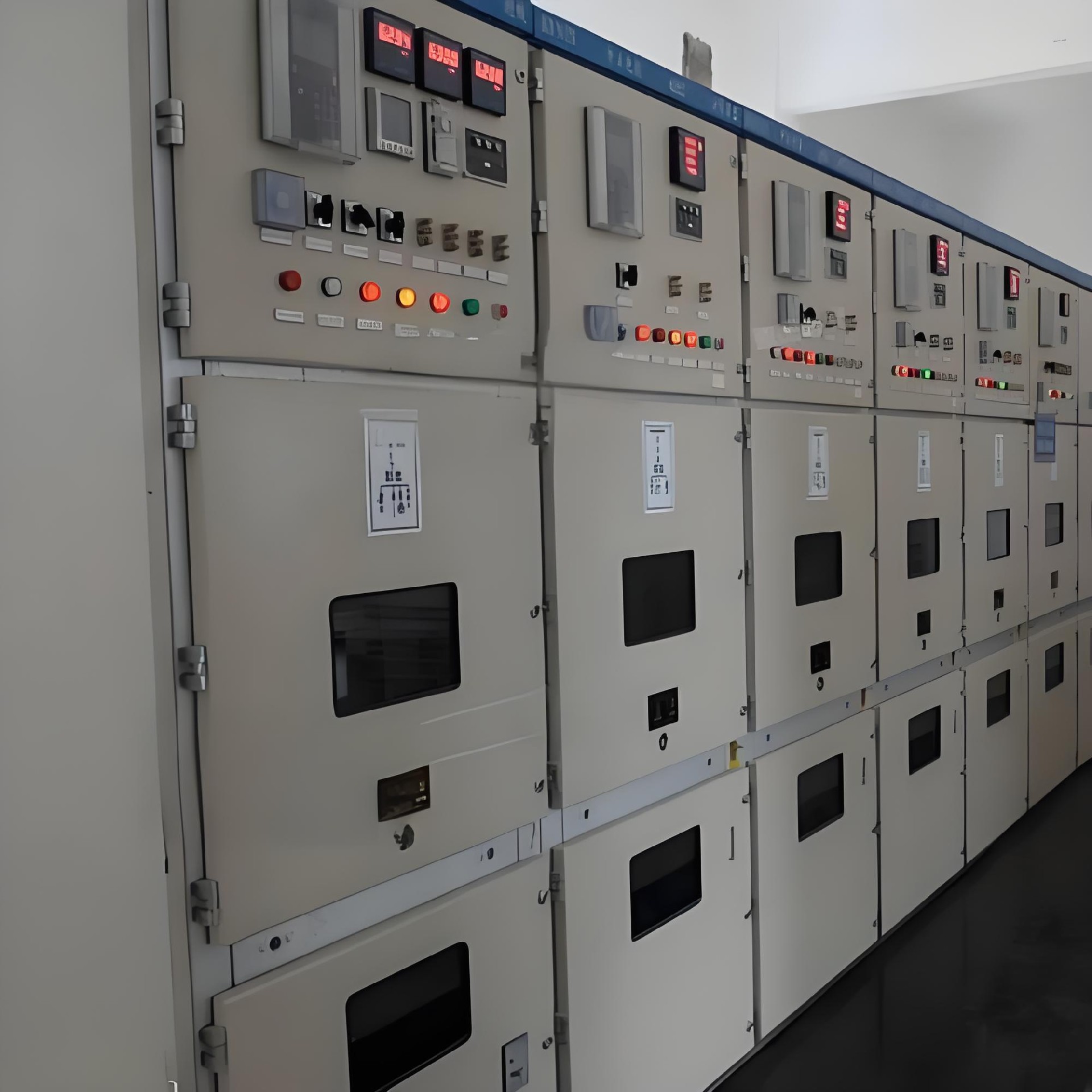

GKD矿用一般型低压开关柜

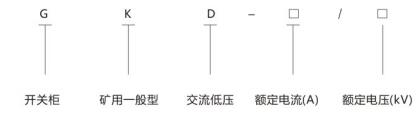

型号表示方法:


用途与适用范围:

GKD型矿用一般型低压开关柜(以下简称开关柜)取得了矿用合格证和安标认证证书。

适用于各种矿区、无瓦斯、煤尘爆炸危险场所及非煤矿山等其他类似的地下工业生产部门。


开关柜适用于电厂、厂矿企业等电力用户的交流50Hz,额定工作电压660V,380V,额

定工作电流至3200A及以下,作为动力、照明及配电设备的电能转换、配电控制之用。


二、 引用执行的相关标准:


GB 3636.1-2010  爆炸性环境  第1部分:设备 通用要求

GB 3836.3-2010  爆炸性环境  第3部分:由增安型“e”保护的设备

GB 14048.1-2012 低压开关设备和控制设备   第1部分:总则

GB 14048.2-2008 低压开关设备和控制设备   第2部分:断路器

GB/T 4208—2008 外壳防护等级(IP代码)

GB/T12173-2008  矿用一般型电器设备

GB/T156—2007   标准电压

GB/T191—2008   包装储运图示标志

GB/T2423.4-2008 电工电子产品环境试验  第2部分:试验方法  试验Db:交变湿热(12h+12h循环)

GB7251.1-2013   低压成套开关设备和控制设备 第1部分:总则

MT871-2011      矿用防爆低压交流真空馈电开关

AQ1043 -2007    矿用产品安全标志标识


基本参数


额定电压:380V、660V;

额定电流:3200A、2500A、2000A、1600A、1250A、800A、630A、500A、315A、200A、150A、100A,50A;

型式:KY、KA;

防护等级:IP43;


主要保护功能:

1) 短路保护;

2) 过载保护;

3) 漏电保护;

4) 过欠压保护;

5) 欠电压脱扣功能。


原理及结构概述:

开关柜外壳采用2mm厚冷轧钢板制成,能承受国家标准和本产品技术条件规定的冲击强度和强度试验。

颜色为RAL7035。电缆线采用电缆沟进线,安装完成后用防爆胶泥密封,开关柜为固定式。安装时不用的进线口有防爆胶泥堵死。


四、 使用注意事项:


1.开关柜在下列条件下应能正常工作:

a) 海拔高度:1000m;

b) 环境温度:-20℃~40℃;

c) 相对湿度:95%;

d) 在无破坏绝缘的气体或蒸汽环境中;


2.安装前应检查名牌,规格参数,防爆型式是否符合要求。

3.使用维护中严禁带电开盖。

4.电缆线采用电缆沟进线,安装完成后用防爆胶泥密封,开关柜为固定式

5.开关柜设有内外接地端子,安装时须可靠接地“〨”。

6.接线时多股线须压接适宜的接线端头,安全地压紧在接线端子上,不得有散乱在外面的线头,以免形成放电.


订货须知:

订货须注明产品型号规格、电压、电流、结构形式、订购数量、订货单位、详细地址、联系人、电话。


贮存及运输

1. 开关柜应贮存在干燥、通风系统良好的仓库中

2. 在运输时防止雨水的侵袭和强烈的振动。
