产品详情
工作原理
概述
GKGR系列软起动装置是高压交流电动机起动的设备，
它的主要构成是接于电源与被控电机间的三相反并联晶闸管组件及其电子控制装置。
GKGR系列高压固态软起动装置是由多个晶闸管串并联而成，
通过控制晶闸管的触发角来控制输出电压的大小，可以满足电机起动过程中不同电压和电流要求。
在电机起动过程中，GKGR系列高压固态软起动装置按照预先设定的起动曲线，增加电机的端电压，使电机平滑加速，从而减少电机起动对电网、电机和相连设备的电气和机械冲击。
当电机起动达到正常转速后，旁路真空接触器或断路器接通，电机起动完成。
电机运行过程中，软起动装置继续监控电机，实时测量电机电流、电压，并提供各种故障保护。

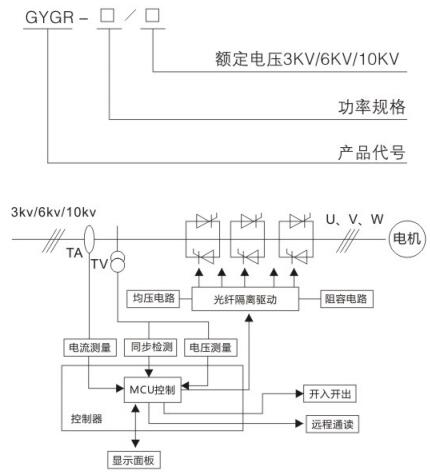

GYGR系列软起动装置检测到外部起动命令时，由微处理器检测到同步信号后，对主回路可控硅相位角触发进行控制，
逐渐增加电机端的电流和电压，从而平滑起动电机。
在此过程中，RC阻容吸收单元吸收可控硅反向关断时的尖峰电压;均压电阻警制可控硅电压，保证串联回路中每只可控硅电压相等。
光纤触发保证了控制器与高压可控硅之间的电气隔离，同时保证了触发信号不受电磁干扰。
